蜂窩網絡(luò )式壓力變送器
一、產品概述:

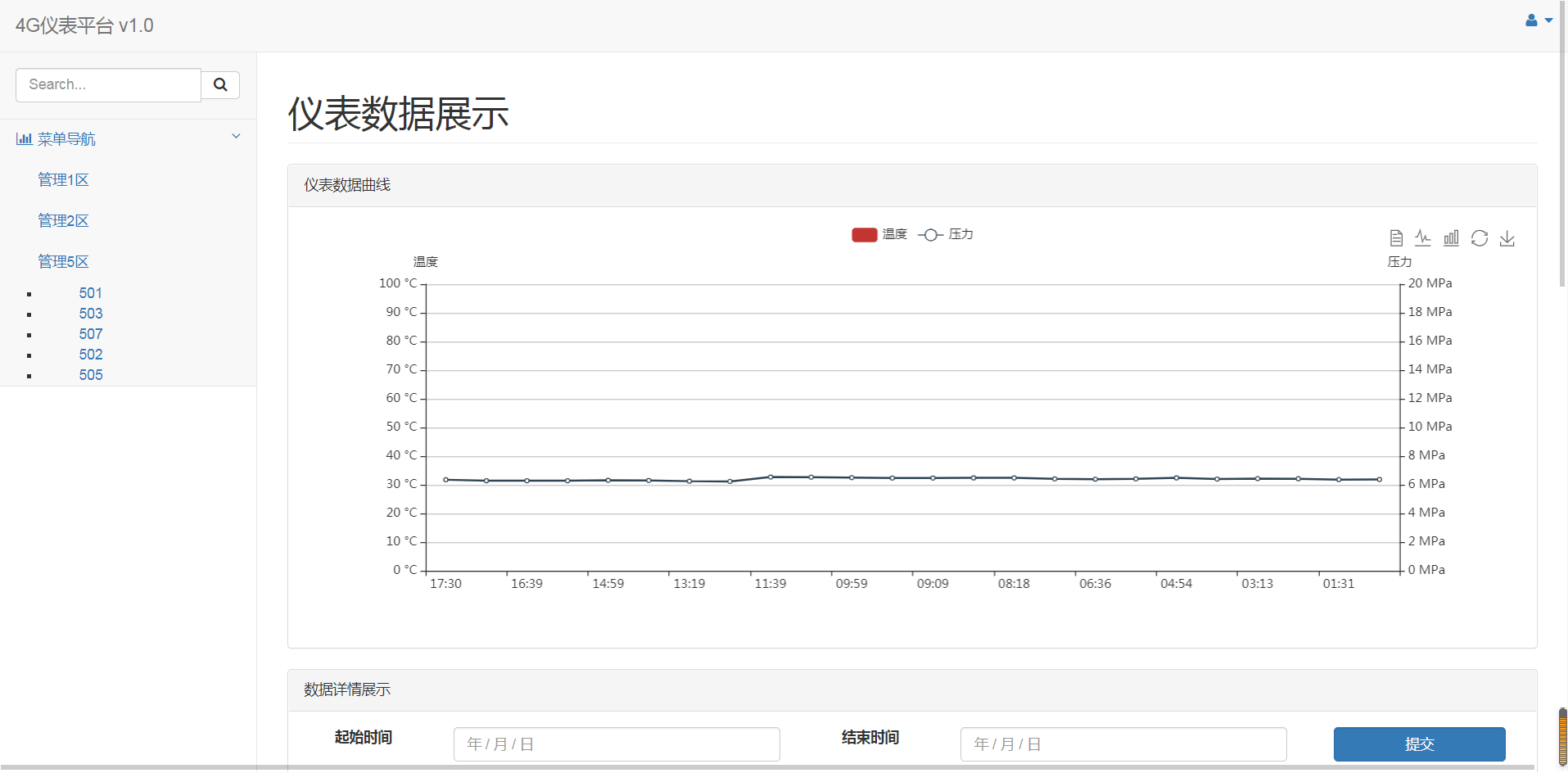

NB-IoT被確定為5G物聯網基礎技術之一,具備大容量、廣覆蓋、低功耗、低成本的優勢,得到了全球運營商比較普遍的支持?;诜涓C的窄帶物聯網成為萬物互聯網絡(luò )的一個重要分支,NB-IoT為物聯網時代帶來廣覆蓋、大連接、低成本的網絡(luò )解決方案。通海天藍公司已自主研發了物聯網平臺,實現了集中管理蜂窩儀表。平臺具備在線實時數據監測、閾值報警查詢與設置、歷史數據查詢、趨勢曲線查詢等功能。
二、技術指標:
- 被測介質:氣體、液體;
- 壓力量程:0~100MPa(可定制);
- 精度等級:0.1級、0.2級、0.5級;
- 過載壓力:150% F.S;
- 信號輸出:NB-IOT/4G;
- 工作電壓:3.6VDC鋰電池,太陽能供電可選;
- 上報周期:1分~24小時(可設定);
- 電池壽命:≥3年(3分鐘上傳一次)
- 上傳電流:≤40mA脈沖;
- 休眠電流:≤20uA;
- 傳輸距離:無距離限制;
- 防爆等級:Ex d IIC T5 Gb;
- 外殼防護:IP67;
- 工作環境溫度:-40℃~80℃;
- 工作環境濕度:≤95% RH;
- 過程接口:M20*1.5、1/2NPT、M27*2;
三、產品特性:
1、覆蓋廣:相比傳統GSM,一個基站可以提供10倍的面積覆蓋。
2、海量連接:200KHz的頻率可以提供10萬個聯接,窄帶寬的特點有效解決網絡(luò )堵塞。
3、低功耗:NB-IoT引入了eDRX省電技術和PSM省電模式,使用目前電池按照每30分鐘上傳一次數據,便可以工作五年,無需更換。
4、低成本:目前各運營商NB網絡(luò )價格較低是下一步物聯網的重要組網形式 。
5、穿透力強:NB-IoT比LTE和GPRS基站提升了20dB的增益,期望能覆蓋到地下車庫、地下室、地下管道等信號難以到達的地方。
四、適用場合:
1、低功耗無線儀表(NB-IOT)廣泛應用于油田長停井、野外水井、邊遠井、無電力井場。
2、可用于智慧城市中無電力設備監控中,如消防栓、城市管網等。同時該設備中增加了GPS定位功能,可以對所監控設備的位置顯示到GIS地圖中為綜合指揮提供基礎數據。
3、可廣泛用于石油、水利、化工、冶金、電力、輕工、科研、環保等行業。
五、選型表:
參數 |
代碼 |
代碼說明 |
*為默認選型 |
規格型號 |
TL-P-FW |
蜂窩網絡(luò )式壓力變送器 |
* |
分隔符 |
- |
|
|
類型 |
G |
隔爆型 |
* |
L |
標準型 |
|
|
供電方式 |
N |
3.6VDC一次性ER34615*2電池 |
* |
M |
充電電池+太陽能板 |
|
|
量程 |
P1 |
標稱量程1MPa |
|
P2 |
標稱量程2.5MPa |
|
|
P3 |
標稱量程6MPa |
|
|
P4 |
標稱量程10MPa |
* |
|
P5 |
標稱量程16MPa |
|
|
P6 |
標稱量程25MPa |
|
|
P7 |
標稱量程40MPa |
|
|
P8 |
標稱量程60MPa |
|
|
P9 |
標稱量程100MPa |
|
|
傳感器 |
K |
擴散硅 |
* |
D |
單晶硅 |
|
|
K |
電容式 |
|
|
隔離膜片材質 |
C1 |
316L不銹鋼 |
* |
C2 |
哈氏合金C |
|
|
C3 |
鈦合金 |
|
|
C4 |
鉭合金 |
|
|
C5 |
鋯合金 |
|
|
接口材質 |
J1 |
304不銹鋼 |
* |
J2 |
316L不銹鋼 |
|
|
J3 |
哈氏合金C |
|
|
精度等級 |
S1 |
0.1級 |
|
S2 |
0.2級 |
|
|
S3 |
0.5級 |
* |
|
通訊模組 |
A1 |
ZigBee(2.4G) |
|
A2 |
4G(LTE) |
|
|
A3 |
NB-IOT低功耗 |
* |
|
A4 |
LORA |
|
|
過程連接 |
F1 |
外螺紋M20*1.5(M) |
* |
F2 |
外螺紋1/2"NPT(M) |
|
|
F3 |
內螺紋1/2"NPT(F) |
|
