蜂窩網絡(luò )式溫度變送器
一、產品概述：

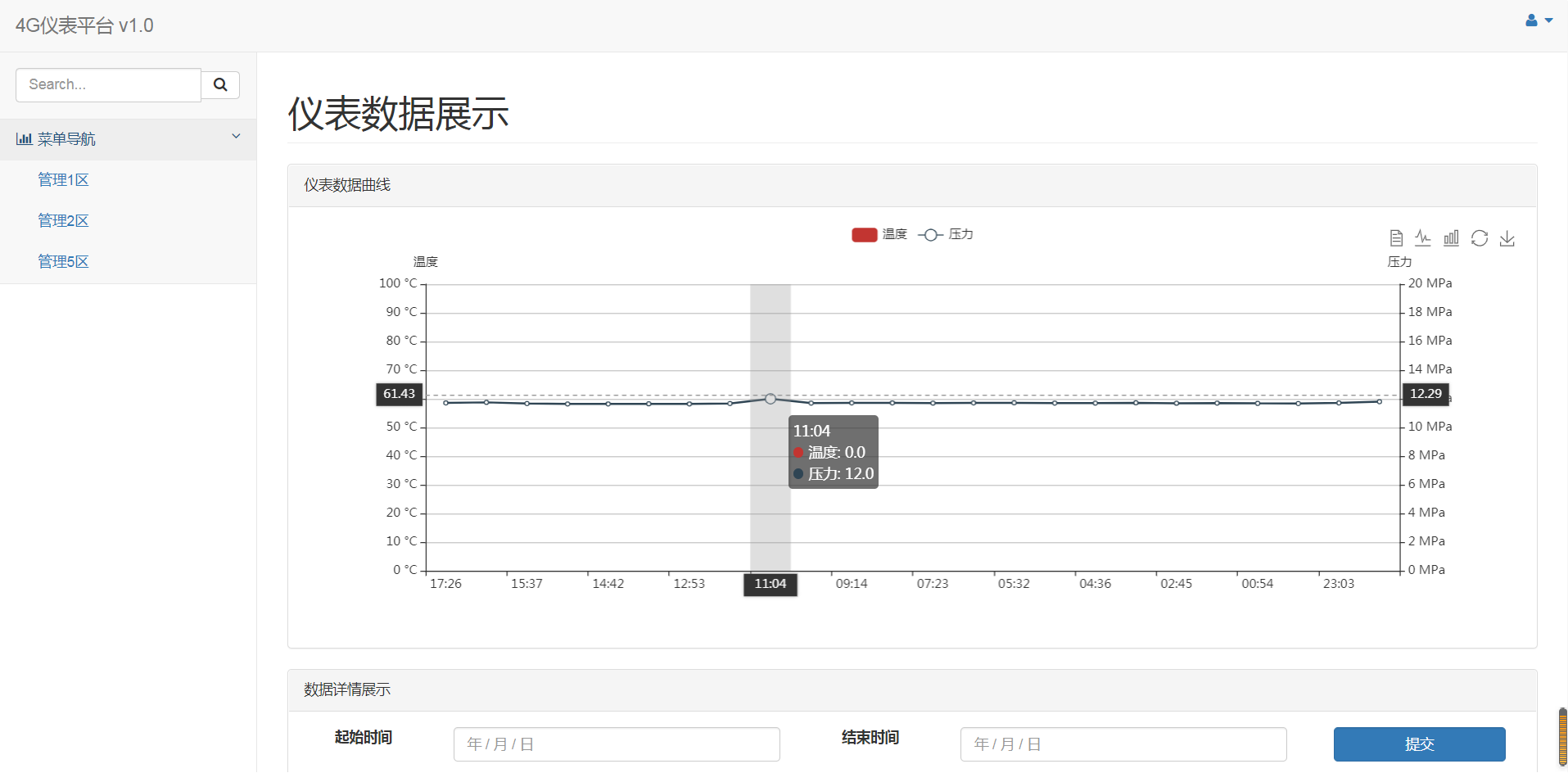

NB-IOT被確定為5G物聯網基礎技術之一，具備大容量、廣覆蓋、低功耗、低成本的優勢，得到了全球運營商比較普遍的支持?；诜涓C的窄帶物聯網成為萬物互聯網絡(luò )的一個重要分支，NB-IoT為物聯網時代帶來廣覆蓋、大連接、低成本的網絡(luò )解決方案。通海天藍公司已自主研發了物聯網平臺，實現了集中管理蜂窩儀表。平臺具備在線實時數據監測、閾值報警查詢與設置、歷史數據查詢、趨勢曲線查詢等功能。
二、技術指標：
- 被測介質：氣體、液體；
- 溫度量程：-50℃～500℃（可定制）；
- 精度等級：0.2級、0.5級；
- 工作電壓：3.6VDC鋰電池，太陽能供電可選；
- 電池壽命：≥3年（3分鐘上傳一次）
- 信號輸出：NB-IOT/4G（根據用戶需求）
- 上報周期：1分鐘～24小時（可設定）；
- 發射功率：≤40mW；
- 傳輸距離：無距離限制；
- 防爆等級：Ex d IIC T5 Gb；
- 外殼防護：IP67；
- 工作環境溫度：-40℃~80℃；
- 工作環境濕度：≤95% RH；
- 過程接口：M20*1.5、M27*2。
三、產品特性：
1、覆蓋廣：相比傳統GSM，一個基站可以提供10倍的面積覆蓋。
2、海量連接：200KHz的頻率可以提供10萬個聯接，窄帶寬的特點有效解決網絡(luò )堵塞。
3、低功耗：NB-IoT引入了eDRX省電技術和PSM省電模式，使用目前電池按照每30分鐘上傳一次數據，便可以工作五年，無需更換。
4、低成本：目前各運營商NB網絡(luò )價格較低是下一步物聯網的重要組網形式。
5、穿透力強：NB-IoT比LTE和GPRS基站提升了20dB的增益，期望能覆蓋到地下車庫、地下室、地下管道等信號難以到達的地方。
四、適用場合：
1、低功耗無線儀表（NB-IOT）廣泛應用于油田長停井、野外水井、邊遠井、無電力井場。
2、可用于智慧城市中無電力設備監控中，如消防栓、城市管網等。同時該設備中增加了GPS定位功能，可以對所監控設備的位置顯示到GIS地圖中為綜合指揮提供基礎數據。
3、可廣泛用于石油、水利、化工、冶金、電力、輕工、科研、環保等行業。
五、選型表：
|
參數 |
代碼 |
代碼說明 |
*為默認選型 |
|
規格型號 |
TLSZ-T-W |
無線溫度變送器 |
* |
|
分隔符 |
- |
|
|
|
類型 |
E |
隔爆型 |
* |
|
L |
標準型 |
|
|
|
供電方式 |
N |
3.6VDC一次性ER34615*2電池 |
* |
|
M |
充電電池+太陽能板 |
|
|
|
感溫元件類型 |
R |
鉑電阻PT100 |
* |
|
量程 |
T1 |
(-50~150)℃ |
* |
|
T2 |
(0~100)℃ |
|
|
|
T3 |
(0~150)℃ |
|
|
|
T4 |
(0~200)℃ |
|
|
|
T5 |
(0~300)℃ |
|
|
|
T6 |
其他特殊量程需備注 |
|
|
|
精度等級 |
S3 |
0.2級 |
|
|
S4 |
0.5級 |
* |
|
|
通訊模組 |
A1 |
ZigBee（2.4G) |
|
|
A2 |
4G(LTE) |
|
|
|
A3 |
NB-IOT低功耗 |
* |
|
|
A4 |
LORA |
|
|
|
安裝方式 |
G1 |
固定螺紋無冷端 |
* |
|
G2 |
固定螺紋有冷端 |
|
|
|
G3 |
活動螺紋 |
|
|
|
過程連接 |
F1 |
外螺紋M20*1.5(M) |
* |
|
F2 |
外螺紋M27*2(M) |
|
|
|
F3 |
外螺紋1/2"NPT(M) |
|
|
|
F4 |
貼片式 |
|
|
|
傳感器探頭材質 |
J1 |
304不銹鋼 |
* |
|
J2 |
316不銹鋼 |
|
|
|
J3 |
316L不銹鋼 |
|
|
|
探桿外徑 |
D1 |
φ6 |
|
|
D2 |
φ8 |
* |
|
|
D3 |
φ10 |
|
|
|
D4 |
φ12 |
|
|
|
插入深度 |
LXXXX |
XXXX取值范圍0000-1000，單位mm，如80mm表示為L(cháng)0080，含螺紋長度 |
L0150 |
|
分隔符 |
- |
|
|
|
保護套管 |
B1 |
直插焊接式 |
* |
|
B2 |
直插整體加工 |
|
|
|
B3 |
法蘭式HG/T20592-2009 DN25PN10 |
|
|
|
B4 |
法蘭式HG/T20592-2009 DN50PN10 |
|
|
|
保護管直徑 |
D1 |
φ8 |
|
|
D2 |
φ10 |
|
|
|
D3 |
φ16 |
* |
|
|
D4 |
φ22 |
|
|
|
保護套管壓力等級 |
P1 |
PN16 |
|
|
P2 |
PN25 |
* |
|
|
P3 |
PN40 |
|
|
|
P4 |
PN63 |
|
|
|
P5 |
PN100 |
|
|
|
P6 |
PN250 |
|
|
|
P7 |
PN400 |
|
|
|
保護套管材質 |
J1 |
304不銹鋼 |
|
|
J2 |
316不銹鋼 |
* |
|
|
J3 |
316L不銹鋼 |
|
|
|
連接頭長度 |
HXXX |
XXX取值范圍000-200，單位mm，如120mm表示為120，含螺紋長度 |
H080 |
